| 产地：1892 | 结构型式：万向型 | 类型：热套式双金属 |
| 品牌：TESTO/德图 |

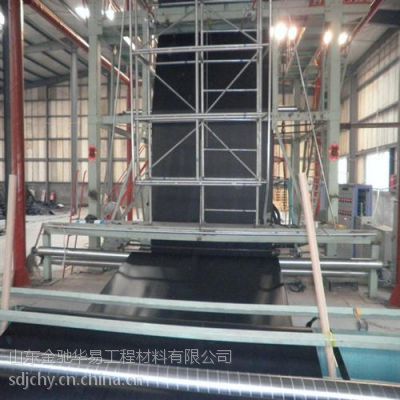

HDPE介绍 （田龙） HDPE的化学名称是高密度聚乙烯，别名低压聚乙烯。(如图4所示）高密度聚乙烯，英文名称为“High Density Polyethylene”，简称为“HDPE”。HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。HDPE具有优良的耐大多数生活和工业用化学品的特性。HDPE具有良好的防水、防腐、防潮性能，可用于生产HDPE膜、HDPE土工膜、塑料包装袋等用途。PE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均HDPE性能 高密度聚乙烯为白色颗粒或粉末料，无味、***、无臭、易燃。具有良好的耐热耐寒性能，使用温度可高达100℃和低至-70℃，熔点约为130℃左右。由于结晶度高（80%~90%），相当密度大（0.941~0.965），力学性能优于低密度聚乙烯。耐磨性能也较好。化学稳定性能良好，在室温下几乎不溶于任何有机溶剂，耐多种酸、碱及各种盐类溶液的腐蚀。吸水性和水蒸气渗透性很低，耐老化性很一般，为了使HDPE膜提高***、使用年代长久，所以生产HDPE膜时需要加入抗氧剂和光稳定剂等添加剂。也可以使乙烯与少量1-丁烯或丙烯共聚改性。
[山东金驰华易工程材料有限公司】田龙技术指标编辑序号项目指标普通环保用1厚度 mm0．2~42宽度 m2．5~83拉伸强度（纵横）MPa≥17≥254断裂伸长率（纵横）%≥450≥5505直角撕裂强度 N/mm≥80≥1106炭黑含量%2.0-3.02.0-3.07耐环境应力开裂F20 ≥15008-70℃低温冲击脆化性能 通过9200℃氧化诱导时间 ≥20***参数如下：GB/T(17643-1998)***是：GB/T17643-2011.序号 项 目(单位) 指标GH-1 GH-21 拉伸强度Mpa ≥17 ≥252 断裂伸长率% ≥450 ≥553 直角撕裂强度N/mm ≥80 ≥1104 碳黑含量 % ≥25 耐环境应力开裂F20h ≥15006 200℃时氧化诱导时间min ≥207 水蒸气渗透系数g﹒cm/(cm﹒s﹒Pa) ≤1.0×10-12 ≤1.0×10—168 -70℃低温冲击脆化性能
